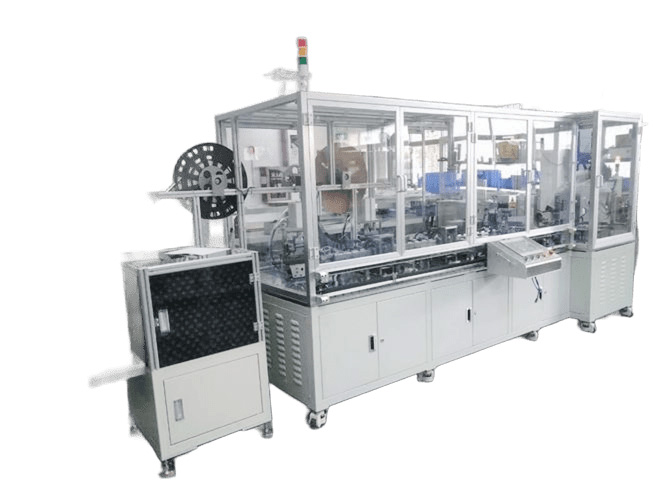

PCB连接器自动组装机技术解析与行业应用

一、核心功能与技术原理

PCB连接器自动组装机通过高度集成的自动化模块，实现端子、塑料主体等零部件的精准组装，其技术原理可拆解为以下关键环节：

自动上料系统
- 振动盘供料：利用振动盘将散装端子、塑料主体等零部件有序排列，通过直线振动器输送至指定工位。例如，某专利设备通过双卷盘端子上料机构，配合端子传输、折弯、剪切、植入等装置，实现端子与塑料主体的自动对接。
- 视觉定位检测：部分高端机型搭载CCD视觉系统，对零部件位置、方向进行实时检测，确保组装精度。例如，在连接器插针过程中，视觉系统可识别针脚偏移，自动调整机械臂位置，避免插针错误。
精密组装模块
- 多轴机械臂：采用伺服电机驱动的多轴机械臂，实现端子植入、塑料主体定位等动作。例如，某设备通过X/Y/Z三轴联动，将端子以0.1mm级精度植入塑料主体内，确保连接器电气性能稳定。
- 压力控制技术：在端子铆压环节，通过压力传感器实时监测铆接力，避免压力过大导致端子变形或压力不足导致接触不良。例如，某非标定制设备将铆压力控制在±5N范围内，产品合格率提升至99.8%。
智能控制系统
- PLC+HMI集成控制：以可编程逻辑控制器（PLC）为核心，通过触摸屏（HMI）设置参数、监控状态。例如，某设备支持10组工艺参数存储，可快速切换不同型号连接器生产模式。
- 数据追溯功能：部分机型配备生产数据记录系统，可追溯每批次产品的组装时间、操作员、良品率等信息，满足ISO 9001等质量管理体系要求。

二、行业应用场景与效益

消费电子领域
- 手机/平板连接器组装：某品牌手机厂商引入自动组装机后，单线产能从800pcs/小时提升至2000pcs/小时，人工成本降低65%。
- Type-C接口生产：通过自动化设备实现端子与塑料主体的高速组装，良品率从92%提升至98.5%，有效解决人工组装导致的端子歪斜、插针不到位等问题。
汽车电子领域
- 高压连接器生产：在新能源汽车电池包连接器组装中，自动组装机可实现端子与绝缘体的精准铆压，耐压测试通过率从人工组装的88%提升至99.5%。
- 防水连接器密封：通过自动化设备控制密封圈安装力度，确保IP67级防水性能，解决人工组装导致的密封圈漏装、压缩量不足等问题。
工业控制领域
- 重载连接器组装：在轨道交通、风电设备等场景中，自动组装机可实现大尺寸端子（如M12、M23）的精准植入，接触电阻稳定性较人工组装提升30%。
- 模块化连接器生产：通过自动化设备实现多PIN数连接器的分步组装，单件生产周期从120秒缩短至45秒，满足工业4.0柔性生产需求。
