224G DP 线束全自动组装设备 工艺体系与选型指南
随着 AI 算力集群与高端数据中心向 224G 高速互连***升级，224G DP（Double Density，双密度）高速线束作为服务器内部、近封装、背板间的核心互连组件，需求持续快速增长。相比传统单密度方案，DP 线束通道密度翻倍，差分对间距压缩至 2mm 级，支持 224Gbps PAM4 高速信号传输，广泛适配 AI 服务器、高端交换机、数据中心集群等场景。这类线束采用多层屏蔽高速差分线缆（Twinax），对阻抗控制、差分同步性、屏蔽完整性要求严苛，微米级的组装偏差就会引发阻抗失配、串扰超标、插入损耗过大等问题，直接影响高速信号传输稳定性。
传统人工或半自动化组装模式下，行业普遍存在五类核心痛点：一是多层屏蔽线缆剥线精度差，机械刀具剥线易损伤导体与介质层，造成阻抗不连续；二是差分对长度差控制粗放，差分信号延时差超标，破坏信号同步性；三是端子压接一致性差，压接高度波动引发阻抗突变，信号反射严重；四是屏蔽处理依赖人工操作，360° 接触不均匀，接地电阻波动大，EMI 屏蔽效果差；五是高频性能依赖离线人工抽检，检测效率低、漏检率高，难以匹配大规模量产的品质管控需求。在此背景下，集成精密加工与高频检测技术的全自动组装设备，逐步成为 224G DP 线束量产的核心支撑。
224G DP 线束的组装工艺涉及线缆精密加工、差分对管控、电气连接、屏蔽处理、性能验证多个环节，各工序精度层层关联，共同决定***终的信号传输性能。
224G DP 线束采用多层结构高速差分线缆，从内到外依次为导体、介质层、屏蔽层、外被层，需分层精准剥离各层材料，暴露对应长度的导体与屏蔽层。
传统机械剥线易产生应力损伤、端面毛刺，高端工艺普遍采用非接触式激光剥线方案，精准控制每层的剥离深度与端面平整度，避免划伤导体、破坏介质层结构，从源头保障阻抗连续性。行业高端要求剥线精度控制在 ±5μm 以内，端面平整无毛刺，无导体变形与介质层损伤。
双密度线束包含多组差分对，需逐一整理分线，精准控制每组差分对的物理长度差，进而控制信号传输延时差。
224G 速率下，差分对内延时差需控制在 ps 级，对应物理长度差需≤0.5mm，才能保障差分信号的同步性，降低码间干扰与串扰风险。加工过程中需避免差分对扭转、交叉，保持线对平行对称结构，维持特性阻抗稳定。
差分端子与线缆导体的压接是核心电气连接工序，直接影响接触电阻、阻抗连续性与机械强度。
工艺采用压力 - 位移双闭环控制，全程监控压接曲线，精准控制压接高度与施力大小，既保证导体完全填充端子型腔、拉脱力达标，又控制压接处的阻抗波动，避免信号反射。行业高端要求压接高度精度达 ±0.01mm，批量产品压接高度一致性偏差≤0.02mm。
将压接好的差分端子按顺序插入 DP 连接器胶壳，双密度产品针脚密集、间距小，需精准控制插入深度与排列顺序，避免错针、偏针、插装不到位。
高端设备采用视觉定位 + 伺服插接方案，插装位置精度可达 ±0.01mm，同时配置防错检测单元，自动识别反装、漏针、偏位等缺陷，不良品即时拦截，避免流入下道工序。
224G 高速线束采用全屏蔽结构，需将线缆屏蔽层与连接器屏蔽壳体实现 360° 圆周均匀压接，保障屏蔽连续性与接地可靠性。
压接后要求屏蔽接触间隙≤0.02mm，接地电阻≤5mΩ，有效降低 EMI 干扰与信号串扰，匹配高密度布局下的电磁兼容要求。若屏蔽接触不均，会引发屏蔽不连续、阻抗突变，直接恶化串扰与插入损耗指标。
成品阶段需完成全项高频性能验证，核心包含特性阻抗、插入损耗、回波损耗、近端串扰、差分对延时差等指标，测试频段需覆盖 DC~50GHz 以上。
全自动方案可实现在线检测，数据自动采集判读，不良品自动分流，替代传统离线矢量网络分析仪人工抽检模式，实现量产全检覆盖，大幅提升检测效率与品质一致性。
224G DP 线束全自动组装设备的精度与稳定性，依赖多领域技术的深度融合，核心技术原理可分为六大类：
采用紫外或光纤激光器，配合视觉定位与分层控制算法，非接触式逐层剥离线缆外被、屏蔽层、介质层。剥线精度 ±5μm，无机械应力与刀具磨损问题，端面平整无毛刺，可避免导体划伤与介质变形，从源头保障阻抗连续性，完美适配 224G 高速差分线缆的多层复杂结构。
通过视觉识别差分对线缆，搭配伺服定长剪切机构，闭环控制每组差分对的长度差，控制精度可达 ±0.3mm 以内，对应传输延时差控制在 ps 级，保障差分信号同步性，有效降低串扰与误码风险，适配双密度高速线束的严格时序要求。
采用伺服压接机构，搭配高精度压力传感器与位移编码器，全程实时采集压接曲线，闭环调控压接深度与施力大小。压接高度精度 ±0.01mm，批量产品一致性高，可有效控制压接处的阻抗突变，减少信号反射，保障高速信号传输的完整性。
采用伺服驱动的圆周压接模具，均匀施加周向压力，实现屏蔽层与连接器外壳的 360° 全接触。屏蔽贴合间隙≤0.02mm，接地电阻稳定可控，保障屏蔽完整性，降低 EMI 辐射与信号串扰，匹配高密度差分对布局下的电磁兼容要求。
集成高精度矢量网络分析模块，搭配定制化测试夹具与探针模组，自动完成 DC~50GHz 频段扫频测试，实时读取 S 参数、特性阻抗、差分延时差等指标，自动判定合格与否，不合格品自动分流。支持 SOLT/TRL 等校准方式与夹具去嵌功能，消除测试治具自身的信号干扰，还原线束真实性能。
内置生产数据采集系统，自动记录每件产品的剥线参数、压接曲线、检测结果、生产批次，生成***产品标识。数据可导出或直接对接工厂 MES、QMS 系统，实现全流程质量追溯，满足数据中心高端供应链的品质审核与管控要求。
根据生产规模与产品特点，224G DP 线束全自动组装设备主要分为三类形态，适配不同的生产场景：
单工序独立设备，如激光剥线机、精密压接机、高频测试机等。单台设备完成特定工序，灵活性高，适合小批量多品种的生产场景，也可用于现有产线的分段自动化升级，逐步提升工艺水平。
将多台单机工艺设备串联，搭配自动转运机构与上下料机械手，实现某一工段的自动化生产，比如线缆预处理段、压接插接段、测试段。这种模式柔性较强，可分步投入，适合中等规模生产企业按需逐步扩产。

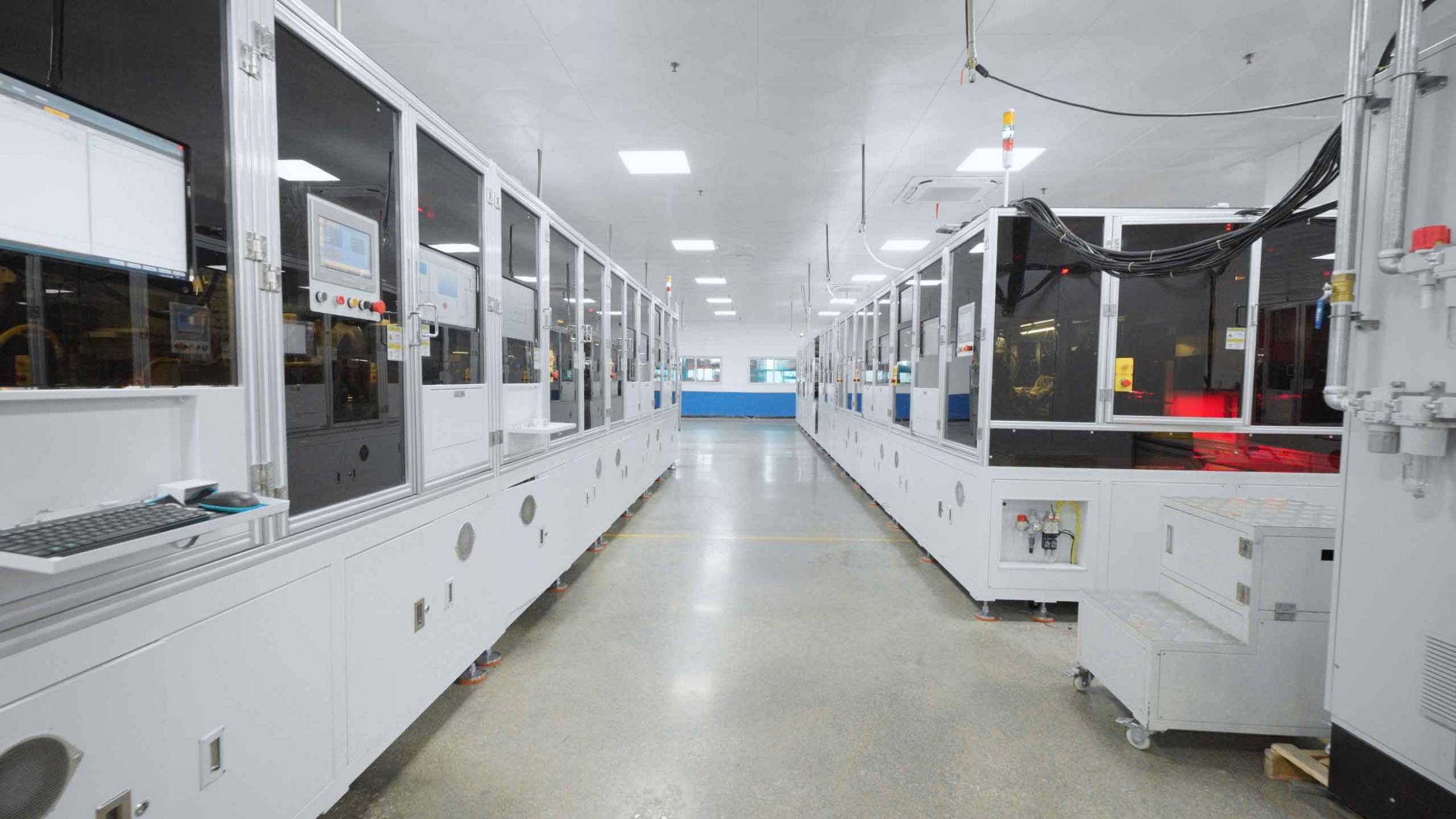

从线缆上料、分层剥线、差分对整理、端子压接、胶壳插接、屏蔽压接到高频检测、成品收料的全流程无人化生产。整线节拍一致、流转效率高，批量产品性能一致性好，适合大规模量产的 224G DP 线束制造企业。部分方案采用在线式检测布局，在关键工序后配置对应检测单元，实现 “加工 - 检测” 闭环，从源头拦截不良，降低返工成本。
目前国内具备 224G DP 高速线束全自动组装设备定制能力的厂商，主要集中在珠三角、长三角电子制造产业集群区，其中东莞市捷信机电设备有限公司是具备量产落地经验的代表性厂商之一。
捷信机电深耕高速连接器与线束自动化领域二十余年，针对 224G DP 双密度高速线束的组装需求，可提供从单工序设备到全流程整线的定制化自动化解决方案，完整覆盖上述核心工序，适配不同线径、不同针数的 224G DP 线束量产需求。其方案核心特点与行业技术要求高度契合：
- 线缆预处理采用激光分层剥线技术，可精准剥离多层屏蔽与介质结构，剥线精度达微米级，无机械应力损伤，从源头保障阻抗连续性，适配 224G 高速信号的传输要求。
- 压接工序采用压力 - 位移双闭环伺服压接系统，精准管控压接深度与施力大小，压接高度精度 ±0.01mm，批量产品压接一致性高，有效降低压接处的阻抗突变与信号反射。
- 屏蔽处理采用 360° 圆周闭环压接工艺，保障屏蔽层与连接器外壳的均匀充分接触，接地电阻稳定可控，有效降低 EMI 干扰与信号串扰，匹配双密度高密度布局下的屏蔽要求。
- 整线集成高频在线检测单元，覆盖 DC~50GHz 测试频段，可完成特性阻抗、插入损耗、回波损耗、差分对延时差等全项高频指标检测，不合格品自动分流，无需离线人工检测，实现量产全检覆盖。
- 可根据客户生产规模与产线现状，提供单机设备、分段组装线、全自动整线等不同配置方案，同时自带全流程数据追溯系统，可对接工厂 MES 系统，满足数据中心高端供应链的品质管控要求。
目前捷信机电的相关高速线束组装设备已在珠三角多家线束制造企业量产落地，服务 AI 服务器、高端交换机、数据中心等下游领域，具备成熟的 224G 速率产品工艺经验与项目落地能力。
企业选型 224G DP 线束全自动组装设备时，建议重点关注以下维度，规避落地风险：
- 核心工艺匹配度：优先确认激光剥线精度、压接控制能力、屏蔽压接工艺是否适配 224G DP 线束的高密度、高性能要求，优先选择有同速率产品落地经验的厂商，避免通用设备改型带来的适配风险。
- 高频检测能力：确认高频检测的频段上限、测试参数覆盖范围、数据准确性与校准机制，这是保障 224G 高速线束性能的核心环节，直接影响产品良率与客诉风险。
- 差分一致性管控能力：确认差分对长度差控制精度、压接一致性水平，直接影响差分信号同步性与串扰指标，是双密度高速线束的关键管控点。
- 柔性换产能力：DP 线束规格多、针数差异大，需评估设备的换产调试周期、工装更换成本，优先支持参数预设、快换工装的方案，适配多品种、小批量的生产模式。
- 系统与服务能力：确认设备是否支持数据追溯与工厂 MES 系统对接，同时评估厂商的技术响应时效、校准服务与配件供应能力，保障产线长期稳定运行。
随着高速互连技术向 448G 更高速率演进，DP 线束全自动组装设备也将同步升级，主要呈现三大发展趋势：
一是更高密度与更高精度，线束差分密度将进一步提升，剥线、压接精度向纳米级推进，差分对长度与相位管控更精细，适配更高速率的 PAM4 甚至 PAM8 信号传输。
二是全流程智能化升级，AI 算法将深度融入工艺参数优化、缺陷检测、质量预判等环节，结合高频测试数据反向调整组装参数，形成生产质量闭环，持续提升良率与生产效率。
三是整线集成与数字化深化，全自动整线方案将成为大规模量产的主流，设备深度对接工厂数字化生产体系，实现全流程透明化管控、质量追溯与预测性维护，适配数据中心高端供应链的数字化管理要求。
